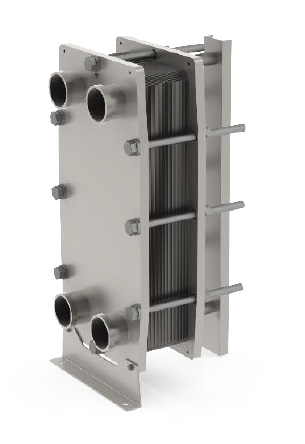

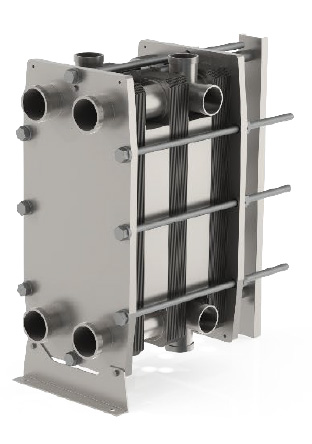

Sanitary Gasket Plate Heat Exchanger
Sanitary plate heat exchangers are designed to meet stringent sanitary standards and regulations. they are used in dairy, food, beverage and other hygienic applica- tions requiring gentle product treatment, long operating times or superior cleanability. They are often constructed with smooth surfaces, rounded corners, and no dead zones to minimize the risk of bacterial growth and facilitate thorough cleaning and sterilization.
The gaskets used between the plates are also made from food-grade materials that can withstand high temperatures and maintain a hygienic seal.

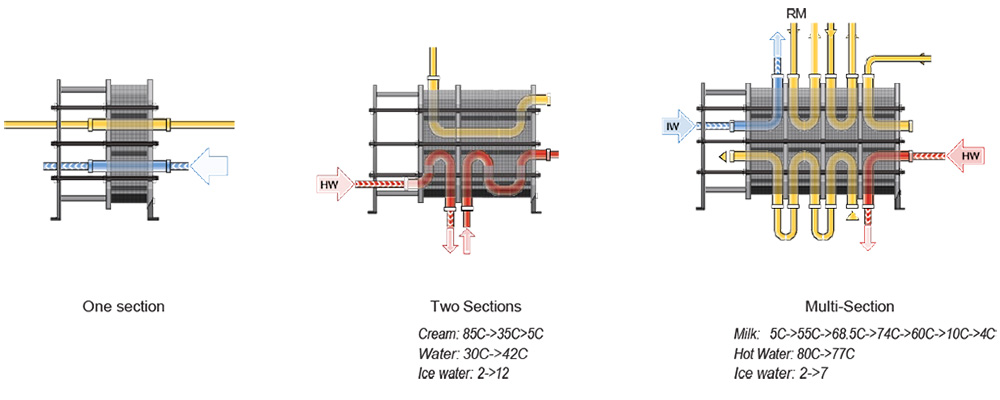

Sanitary range plate heat exchangers uses glue-free gaskets made from FDA-com- pliant materials that are easy to maintain and have a long service life. The frame can be used for multi-section applications (eg for pasteurization) and is easy to disassemble for inspection, cleaning, and service. Connection plate corners are interchangeable and heat transfer plates can easily be added or removed, so it is quick and easy to modify if process conditions change.

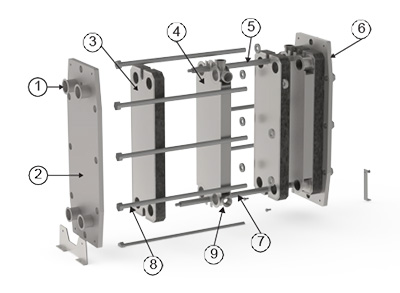

1. Sanitary Connection
2. Front frame plate
3. Plate pack
4. Connection plate
5. Up carrying bar
6. Pressure plate
7. Guide bar
8. Tightening bolts
9. Corner connections
Applications
• Biotech and Pharmaceutical
• Food and Beverages
• Home and Personal care
Benefits
• Superior hygienic safety – plates designed for food applications
• Gentle treatment of sensitive products
• Uncompromising cleanliness
• Flexible configuration – possible to rebuild the heat exchange

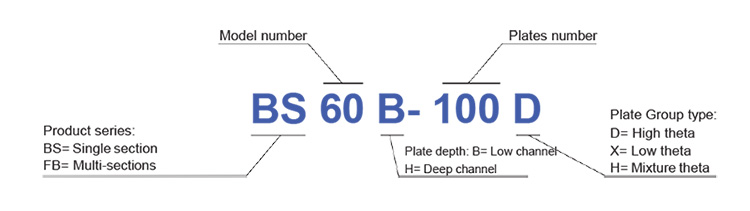

Model Code Explaination:

Specification data:
|
Model |
Width |
Height |
Ver�cal Port distance |
Horizon Port distance |
Pressure |
|
BS30 |
180 |
480 |
357 |
60 |
10 |
|
BS60 |
320 |
960 |
640 |
140 |
10/16 |
|
BS100 |
454 |
1085 |
719 |
225 |
10/16 |
|
BS150 |
610 |
1815 |
1294 |
298 |
10/16 |
|
FB60 |
310 |
905 |
640 |
140 |
10 |
|
FB100 |
442 |
1053 |
719 |
225 |
10 |
|
FB150 |
610 |
2122 |
1294 |
298 |
10 |


| SONDEX | ||||
| Item No | Model | Type | Port Distance | Port OD(DN) |
| 1 | S17 | Sonder Lock | 800×150 | 65 |
| 2 | S21 | Sonder Lock | 719×225 | 100 |
| 3 | S22 | Sonder Lock | 719×225 | 100 |
| 4 | S37 | Sonder Lock | 1070×238 | 80 |
| 5 | S41 | Sonder Lock | 890×296 | 150 |
| 6 | S42 | Sonder Lock | 890×296 | 150 |
| 7 | S43 | Sonder Lock | 791×395 | 200 |
| 8 | S47 | Sonder Lock | 1365×225 | 100 |
| 9 | S62 | Sonder Lock | 1292×296 | 150 |
| 10 | S65 | Sonder Lock | 1091×395 | 200 |
| 11 | S81 | Sonder Lock | 1080×480 | 300 |
| 12 | S86 | Sonder Lock | 1694×296 | 150 |
| 13 | S100 | Sonder Lock | 1489×395 | 200 |
| 14 | S113 | Glue on | 1527×448 | 250 |
| 15 | S121 | Sonder Lock | 1490×480 | 300 |
| 16 | S188 | Sonder Lock | 2120×480 | 300 |
| 17 | S4A | Clip on | 381×70 | 30 |
| 18 | S7A | Clip on | 394×126 | 50 |
| 19 | S8A | Clip on | 656×70 | 30 |
| 20 | S9A | Clip on | 380×192 | 65 |
| 21 | S14A | Clip on | 694×126 | 50 |
| 22 | S19A | Clip on | 700×192 | 65 |
| 23 | S20A | Clip on | 894×126 | 50 |
| 24 | S21A | Clip on | 719×225 | 100 |
| 25 | S41A | Clip on | 890×296 | 150 |
| 26 | S43B | ClipGrip | 791×395 | 200 |
| 27 | S43AD | Clip on | 791×395 | 200 |
| 28 | S81A | Clip on | 1080×480 | 300 |
| 29 | S121A | Clip on | 1490×480 | 300 |
| 30 | SH101 | Sonder Lock | 609×236 | 100 |
| 31 | SH102 | Sonder Lock | 609×236 | 100 |
| 32 | SH154 | Sonder Lock | 1257×309 | 150 |
| 33 | SH154L | Sonder Lock | 1294×295 | 150 |
| 34 | SH203 | Sonder Lock | 1489×395 | 200 |
| 35 | SH204 | Sonder Lock | 1440×370 | 200 |
| 36 | SH204L | Sonder Lock | 1488×392 | 200 |
| 37 | S110B | ClipGrip | 2094×296 | 150 |
| 38 | S130 | Sonder Lock | 1891×395 | 200 |
| 39 | S62B | ClipGrip | 1292×296 | 150 |
| 40 | S201 | Sonder Lock | 1822×672 | 500 |
| 41 | S31A | Clip on | 1050×192 | 65 |
| 42 | SF160 | Sonder Lock | 1916×556 | 300 |
| 43 | S145 | Glue on | 1410×660 | 400 |
| 44 | S210 | Glue on | 1901×660 | 400 |
| 45 | S64 | Sonder Lock | 1771×225 | 100 |
| 46 | S41-D | Clip on | 890×296 | 150 |
| APV | ||||
| Item No | Model | Type | Port Distance | Port OD(DN) |
| 1 | Ti4 | Sonder Lock | ||
| 2 | H17 | Sonder Lock | 800×150 | 65 |
| 3 | N35 | Sonder Lock | 1069×239 | 80 |
| 4 | N50 | Glue on | 80 | |
| 5 | A055 | Sonder Lock | 150 | |
| 6 | A085 | Sonder Lock | 1531×380 | 150 |
| 7 | Q030 | clip on | 742×310 | 100 |
| 8 | Q030D | clip on | 742×310 | 100 |
| 9 | Q055 | clip on | 1239×310 | 100 |
| 10 | Q080 | clip on | 1756×311 | 100 |
| 11 | Q080D | clip on | 1757×310 | 100 |
| 12 | J060 | Sonder Lock | 915×465 | 200 |
| 13 | J092 | Sonder Lock | 1290×465 | 200 |
| 14 | J107 | Sonder Lock | 1478×465 | 200 |
| 15 | J185 | Sonder Lock | 2415×465 | 200 |
| 16 | M92 | Glue on | 1290×465 | 200 |
| 17 | M107 | Glue on | 1478×465 | 200 |
| 18 | SR2 | Sonder Lock | 700×180 | 65 |
| 19 | SR14 | Sonder Lock | 1522×486 | 300 |
| 20 | SR14AD | Sonder Lock | 2003×486 | 300 |
| 21 | B063 | Sonder Lock | 1043×486 | 300 |
| 22 | B110 | Sonder Lock | 1523×486 | 300 |
| 23 | B134 | Sonder Lock | 1763×486 | 300 |
| 24 | B205 | Sonder Lock | 2483×486 | 300 |
| 25 | CZ450 | clip on | 1654×632 | 400 |
| 26 | CS190 | clip on | 1885×668 | 500 |
| 27 | HX24 | Glue on | 764×154 | 50 |
| 28 | LR9 | Sonder Lock | 1034×410 | 200 |
| 31 | J060 | Sonder Lock | ||
| 32 | CZ450 | Sonder Lock | ||
| 33 | J185 | Sonder Lock | ||
| 34 | P190 | Glue on | 2138×570 | |
| 35 | TR9AL | Sonder Lock | 2328×410 | 200 |
| 36 | TR9 | Sonder Lock | 1468×410 | 200 |
| 37 | QD050 | clip on | 1237×310 | 100 |
| 38 | P105 | Glue on | ||
| 39 | B158 | Sonder Lock | 300 | |
| 40 | S280 | clip on | 2530×668 | 500 |
| 41 | K71 | Sonder Lock | 100 | |
| 42 | SR14GD | Sonder Lock | 1043×486 | 300 |
| 43 | M60 | |||
| 44 | SR14AP | Sonder Lock | 1523×486 | |
| 45 | S330 | clip on | 2876×668 | |
| 46 | J154 | Sonder Lock | 200 | |
| 47 | CS15P | clip on | 1044×486 | 300 |
| 48 | J107-JES | clip on | 1478×465 | 200 |
| 49 | QE055 first | clip on | 1239×310 | 100 |
| 50 | CZ450B | clip on | 1960×632 | 400 |
| 51 | O034 | clip on | 100 | |
| 52 | SR9 | Sonder Lock | 200 | |
| 53 | O050 | clip on | 1365×230 | 100 |
| 54 | O050D | clip on | 1365×230 | 100 |
| 55 | QD055 first | clip on | 1239×310 | 100 |
| GEA | ||||
| Item No | Model | Type | Port Distance | Port OD(DN) |
| 1 | VT04 | Glue on | 480×61 | 30 |
| 2 | VT10 | Glue on | 691×118 | 50 |
| 3 | VT20 | 868×212 | 80 | |
| 4 | VT20P | 868×212 | 80 | |
| 5 | VT40 | 1227×257 | 125 | |
| 6 | VT40M | 1227×257 | 125 | |
| 7 | VT80 | 1527×383 | 200 | |
| 8 | VT80M | 1527×383 | 200 | |
| 9 | VT80P | Glue on | 1527×383 | 200 |
| 10 | NT50M | Sonder Lock | 744×131 | 50 |
| 11 | NT50X | Sonder Lock | 1116×131 | 50 |
| 12 | NT100T | Sonder Lock | 707×262 | 100 |
| 13 | NT100M | Sonder Lock | 1113×262 | 100 |
| 14 | NT100X | Sonder Lock | 1519×262 | 100 |
| 15 | NT150S | Sonder Lock | 1091×314 | 150 |
| 16 | NT150L | Sonder Lock | 1571×314 | 150 |
| 17 | NT250S | Sonder Lock | 1406×420 | 250 |
| 18 | NT250M | Sonder Lock | 1703×420 | 250 |
| 19 | NT250L | Sonder Lock | 2000×420 | 250 |
| 20 | NT350S | Sonder Lock | 1692×559 | 350 |
| 21 | NT350M | Sonder Lock | 2029×559 | 350 |
| 22 | NT500T | Sonder Lock | 1893×662 | 500 |
| 23 | VT405L | Glue on | 1228×258 | 125 |
| 24 | VT405M | Glue on | 854×257 | 125 |
| 25 | VT405S | Glue on | 481×257 | 125 |
| 26 | VT805 | Glue on | 966×382 | 200 |
| 27 | AT805 | Glue on | 967×383 | 200 |
| 28 | N40 | 1227×257 | 125 | |
| 29 | FA184-B | Glue on | 1526×404 | 200 |
| 30 | FA184-H | Glue on | 1526×404 | 200 |
| 31 | NH350M | Sonder Lock | ||
| 32 | VT180 | Glue on | 2155×540 | 400 |
| 33 | NT80M | Sonder Lock | 80 | |
| 34 | NT350M-2 | Sonder Lock | 2029×559 | 350 |
| SWEP | ||||
| Item No | Model | Type | Port Distance | Port OD(DN) |
| 1 | GX7 | Glue on | 640×60 | 30 |
| 2 | GX12 | Glue on | 592×135 | 50 |
| 3 | GL13 | Glue on | 592×135 | 50 |
| 4 | GC16 | Glue on | 593×135 | 50 |
| 5 | GX26 | Glue on | 779×226 | 100 |
| 6 | GXP26 | Glue on | 779×226 | 100 |
| 7 | GC26 | Glue on | 779×226 | 100 |
| 8 | GX42 | Glue on | 1189×226 | 100 |
| 9 | GX42-D | Clip on | 1189×226 | 100 |
| 10 | GX51 | Glue on | 1143×300 | 150 |
| 11 | GXP51 | Glue on | 1143×300 | 150 |
| 12 | GC51 | Glue on | 1143×300 | 150 |
| 13 | GCP51 | Clip on | 1143×300 | 150 |
| 14 | GC54 | Glue on | 1145×300 | 150 |
| 15 | GX60 | Glue on | 910×420 | 200 |
| 16 | GC60 | Glue on | 910×420 | 200 |
| 17 | GX64 | Glue on | 1320×285 | 150 |
| 18 | GX85 | Glue on | 1140×570 | 300 |
| 19 | GXP85 | Glue on | 1140×570 | 300 |
| 20 | GX91 | Glue on | 1800×285 | 150 |
| 21 | GX100 | Glue on | 1490×420 | 200 |
| 22 | GX118 | Glue on | 2280×285 | 150 |
| 23 | GX145 | Glue on | 1720×570 | 300 |
| 24 | GX205 | Glue on | 2300×570 | 300 |
| 27 | GXP205 | Glue on | 2300×570 | 300 |
| 28 | GC60 | Glue on | 910×420 | 200 |
| 29 | GX85 | Glue on | ||
| 30 | GX140 | Glue on | 2070×420 | 200 |
| 31 | GXP42 | Glue on | 1189×226 | 100 |
| 32 | GXD100-2 | Glue on | 1490×420 | 200 |
| 33 | GL230 | Glue on | 2090×700 | 500 |
| 34 | GL8 | Glue on | 640×60 | 30 |
| 35 | GL13/GX13 | Glue on | 592×135 | 50 |
| Thermowave | ||||
| Item No | Model | Type | Port Distance | Port OD(DN) |
| 1 | TL90PP | Sonder Lock | 565×125 | 50 |
| 2 | TL150PP | Sonder Lock | 825×125 | 50 |
| 3 | TL200PP | Sonder Lock | 619×212 | 80 |
| 4 | TL250PP | Sonder Lock | 774×256 | 100 |
| 5 | TL500PP | Sonder Lock | 1255×256 | 100 |
| 6 | TL650PP | Sonder Lock | 1153×305 | 200 |
| 7 | TL850PP | Sonder Lock | 1693×305 | 200 |
| 8 | TL90SS | Sonder Lock | 565×125 | 50 |
| 9 | TL150SS | Sonder Lock | 825×125 | 50 |
| 10 | TL200SS | Sonder Lock | 619×212 | 80 |
| 11 | TL250SS | Sonder Lock | 774×256 | 100 |
| 12 | TL400SS | Sonder Lock | 1207×212 | 80 |
| 13 | TL500SS | Sonder Lock | 1255×256 | 100 |
| 14 | TL650SS | Sonder Lock | 1153×305 | 200 |
| 15 | TL850SS | Sonder Lock | 1693×305 | 200 |
| 16 | TL400-W | Sonder Lock | 1207×212 | 80 |
| Schmidt | ||||
| Item No | Model | Type | Port Distance | Port OD(DN) |
| 1 | M19 | Sonder Lock | 750×165 | 50 |
| 2 | M25 | ClipGrip | 710×272 | 100 |
| 3 | M26 | ClipGrip | 980×174 | 80 |
| 4 | M27 | Sonder Lock | 980×174 | 80 |
| 5 | M29 | Sonder Lock | 710×272 | 100 |
| 6 | M35 | ClipGrip | 945×272 | 100 |
| 7 | M37 | Sonder Lock | 1076×218 | 80 |
| 8 | M55 | ClipGrip | 1335×272 | 100 |
| 9 | M66 | ClipGrip | 1470×290 | 150 |
| 10 | M96 | ClipGrip | 1798×325 | 200 |
| 11 | M45 | Glue on | ||
| 12 | M56 | ClipGrip | 200 | |
| 13 | M35X | ClipGrip | 945×272 | 100 |
| 14 | M49 | Sonder Lock | 945×272 | 100 |
| 15 | M36 | ClipGrip | 1076×218 | 80 |
| 17 | CLDS050 | Glue on | 860×178 | 40 |
| 18 | M106 | |||
| 19 | M114 | Glue on | ||
| 20 | M136 | ClipGrip | 2082×425 | 250 |
| 22 | G50282 | Glue on | 1055×230 | 65 |
| FUNKE | ||||
| Item No | Model | Type | Port Distance | Port OD(DN) |
| 1 | FP05 | Clip on | 380×70 | 30 |
| 2 | FP10 | Clip on | 495×126 | 50 |
| 3 | FP19 | Sonder Lock | 650×202 | 100 |
| 4 | FS19 | Glue on | 650×202 | 100 |
| 5 | FP31 | Sonder Lock | 894×225 | 100 |
| 6 | FP40 | Sonder Lock | 1141×225 | 100 |
| 7 | FS40 | Glue on | 100 | |
| 8 | FP41 | Sonder Lock | ||
| 9 | FP50 | Sonder Lock | 1388×225 | 100 |
| 10 | FP60 | Sonder Lock | ||
| 11 | FP80 | Sonder Lock | ||
| 12 | FP100 | Sonder Lock | 200 | |
| 13 | FS30 | Glue on | 100 | |
| 14 | FP16 | Clip on | 695×126 | 50 |
| VICARB | ||||
| Item No | Model | Type | Port Distance | Port OD(DN) |
| 1 | V4 | Glue on | 430×62 | |
| 2 | V8 | Glue on | 554×100 | |
| 3 | V13 | Glue on | 625×130 | 65 |
| 4 | V20 | Glue on | 875×130 | 65 |
| 5 | V28 | Glue on | 882×235 | 100 |
| 6 | V45 | Glue on | 1302×235 | 100 |
| 7 | V60 | Glue on | 1280×310 | 150 |
| 8 | V85-D | Clip on | ||
| 9 | V100 | Glue on | 2000×310 | 150 |
| 10 | V110 | Glue on | 1323×600 | 300 |
| HISAKA | ||||
| Item No | Model | Type | Port Distance | Port OD(DN) |
| 2 | LX-50A | 1344×400 | 200 | |
| 4 | UX315 | Glue on | 1316×280 | 125 |
| 5 | EX-15 | Glue on | 1000×250 | 100 |
| 8 | RX-70 | Glue on | 1601×435 | 250 |
| 9 | UX226 | Glue on | ||
| 10 | LX595 | |||
| 11 | LX30A | |||
| 12 | RX30A | 150 | ||
| 13 | UX80 | Glue on | ||
| 14 | UX90 | Glue on | ||
| 15 | LX30A | |||
| LHE | ||||
| Item No | Model | Type | Port Distance | Port OD |
| 1 | HT122 | Glue on | 1237×310 | 115 |
| 2 | DX-30L | Clip on | 1628×540 | 300 |
| 3 | HT151-L | ClipGrip | 1534×380 | 150 |
| 4 | HT151 | ClipGrip | 1060×380 | 150 |
| 5 | SH232 | ClipGrip | 1416×465 | 200 |
| 6 | HT232 | ClipGrip | 1290×465 | 200 |
| 7 | H203 | ClipGrip | 1954×330 | 200 |
| 8 | H201 | ClipGrip | 1006×330 | 200 |
| 9 | HT202 | ClipGrip | 1480×330 | 200 |
| 10 | HT351 | ClipGrip | 1340×570 | 350 |
| 11 | DX-36D | ClipGrip | 1960×570 | 350 |
| 12 | DX-30D | Clip on | 1628×540 | 300 |
| 13 | LH303 | Sonder Lock | 1763×486 | 300 |
| 14 | DX-40D | Sonder Lock | 1638×670 | 440 |
| Alfa Laval | |||||||
| Model | Angle | Channel depth (mm) |
Port OD (mm) |
Port Distance (mm) |
Size (mm) |
Single plate Area(㎡) |
Note |
| M3 | 60°120° | 2.5 | φ29 | 357*60 | 429*125 | 0.03 | Alfa Laval |
| T5M | 52° | 3.1 | φ48 | 553*100 | 642*192 | 0.08 | Alfa Laval |
| M6B | 58°118° | 2 | φ59 | 640*140 | 747*248 | 0.15 | Alfa Laval |
| M6M | 60°126° | 3.0 | φ58 | 640*140 | 747*248 | 0.15 | Alfa Laval |
| TS6M | 67°120° | 4 | φ68 | 380*203 | 509*329 | 0.08 | Alfa Laval |
| TL6B | 68°125° | 2.0 | φ65 | 1036*140 | 1148*248 | 0.25 | Alfa Laval |
| M10B | 60°118° | 3 | φ97 | 719*223 | 871*371 | 0.25 | Alfa Laval |
| M10M | 57°121° | 4.0 | φ98 | 719*223 | 871*371 | 0.25 | Alfa Laval |
| TL10B | 87°130° | 2 | φ109.5 | 1338*218 | 1499*373 | 0.50 | Alfa Laval |
| TL10P | 125°65.5° | 3.0 | φ105 | 1338*218 | 1500*375 | 0.50 | Alfa Laval |
| M15B | 70°130° | 3 | φ140 | 1294*298 | 1498*496 | 0.65 | Alfa Laval |
| M15M | 61°123° | 4.0 | φ140 | 1294*298 | 1498*496 | 0.65 | Alfa Laval |
| TS20M | 57.5°122.5° | 4 | φ195 | 698.5*363 | 961*621 | 0.30 | Alfa Laval |
| M20M | 48.5°131.5° | 4.0 | φ205 | 1479*353 | 1745*620 | 0.85 | Alfa Laval |
| T20M | 48.5°131.5° | 4 | φ205 | 1479*353 | 1745*620 | 0.85 | Alfa Laval |
| T20P | 71°117° | 3.0 | φ210 | 1478*353 | 1749*621 | 0.90 | Alfa Laval |
| T20B | 70°127° | 2 | φ209 | 1478*353 | 1749*621 | 0.90 | Alfa Laval |
| MX25M | 56°121° | 4.0 | φ230 | 1939*439 | 2246*746 | 1.50 | Alfa Laval |
| MX25B | 55°127.5° | 3 | φ230 | 1939*439 | 2246*746 | 1.50 | Alfa Laval |
| M30 | 67°127° | 3.4 | φ328 | 1842*596 | 2245*995 | 1.80 | Alfa Laval |
| TL35B | 124° 64° | 3 | φ350 | 2177*578 | 2598*998 | 2.20 | Alfa Laval |
| TL15B | 125° 68° | 2.0 | φ155 | 2035*288 | 498*2250 | 1.00 | Alfa Laval |
| P16 | 60°120° | 3 | φ29 | 357*60 | 427*123 | 0.03 | Alfa Laval |
| P26 | 46°120° | 3.0 | φ70 | 592*135 | 709*248 | 0.13 | Alfa Laval |
| P36 | 90° | 5 | φ120 | 946*226 | 1124*400 | 0.32 | Alfa Laval |
| A15B | 72 120° | 2.5 | φ160 | 1315*350 | 1552*587 | 0.71 | Alfa Laval |
| AK20 | 52°128° | 4 | φ210 | 931.5*365 | 1215*664 | 0.50 | Alfa Laval |
| A35 | 72 | 4.9 | φ350 | 1854*766 | 2290*1210 | 2.10 | Alfa Laval |
| M6MW | 55°130° | 3 | φ58 | 640*140 | 748*247 | 0.14 | Semi-welded |
| M10BW | 112° | 2.6 | φ100 | 719*223 | 874*374 | 0.22 | Semi-welded |
| MK15BW | 69° 128° | 3 | φ140 | 1044*298 | 1248*498 | 0.47 | Semi-welded |
| M20MW | 126° 49° | 4.1 | φ204 | 1478*353 | 1745*620 | 0.83 | Semi-welded |
| MA30W | 58° | 4 | φ330 | 1811*561 | 2244*995 | 1.55 | Semi-welded |
| T20S | 127 | 7.5 | φ170 | 1478*353 | 1740*616 | 0.85 | Wide gap Free flow |
| TL35S | 127 | 8 | φ348 | 2178*578 | 2591*991 | 2.20 | Wide gap Free flow |
| Widegap200S | 127 | 7.5 | φ170 | 1478*353 | 1740*616 | 0.85 | Wide gap Free flow |
| Widegap350S | 127 | 8 | φ348 | 2178*578 | 2591*991 | 2.20 | Wide gap Free flow |
| T45M | 118° 60° | 4.0 | φ450 | 2468*720 | 2996*1246 | 2.80 | 450/500 |
| Others | T35P、TS35P、TL35S、AQUA、AQUA80、AQUA100、I60、I60M、I100B、 I100M、I150B、I150M、M15F、P22、EC350、EC500、AC400、AC600、T45M、T50M、 TS50M、Widegap200S、Widegap350S、AlfaVap350、AlfaVap500、AlfaCond400、 AlfaCond600 |
||||||
| APV / SPX | |||||||
| Model | Angle | Channel depth (mm) |
Port OD (mm) |
Port Distance (mm) |
Size (mm) |
Single plate Area(㎡) |
Note |
| H17 | 横竖120° | 3 | φ74 | 800*150 | 920*271 | 0.17 | APV |
| N35 | 横竖120° | 2.8 | φ85 | 1069*238 | 1202*371 | 0.36 | APV |
| SR2 | 46°90° | 3 | φ63.5 | 700*180 | 838*298 | 0.20 | APV |
| J060 | 60°120° | 3.0 | φ229 | 915*465 | 1192*746 | 0.60 | APV |
| J092 | 60°120° | 3 | φ229 | 1290*465 | 1567*746 | 0.92 | APV |
| J107 | 60°120° | 3.0 | φ229 | 1477.5*465 | 1755*746 | 1.07 | APV |
| J185 | 60°120° | 3 | φ229 | 2415*465 | 2692*746 | 1.85 | APV |
| Q030E | 60°120° | 3.0 | φ114 | 743*310 | 920*496 | 0.32 | APV |
| Q030D | 121° 61° | 4 | φ112 | 743*310 | 920*492 | 0.31 | APV |
| Q055E | 120°60° | 3.0 | φ114 | 1238*310 | 1415*496 | 0.55 | APV |
| Q055D | 121° 61° | 4 | φ112 | 1238*310 | 1415*492 | 0.57 | APV |
| Q080D | 121° 61° | 4.2 | φ112 | 1757*310 | 1934*492 | 0.80 | APV |
| Q080E | 120° | 3 | φ114 | 1757*310 | 1934*496 | 0.80 | APV |
| A055 | 50°120° | 3.2 | φ150 | 1057*380 | 1271*595 | 0.55 | APV |
| A085 | 50°120° | 3 | φ150 | 1531*380 | 1745*595 | 0.85 | APV |
| M092 | 竖121° | 2.8 | φ229 | 1290*465 | 1565*747 | 0.92 | APV |
| M060 | 竖121° | 3 | φ229 | 915*465 | 1190*747 | 0.60 | APV |
| others | B063、B110、B134、B158、B205、C063、C110、C134、C158、C205、J060ES、 J092ES、J107ES、J185ES、O030、O050、L080 deep/ low,L080ES、L080DF | ||||||
| SONDEX /Danfoss | |||||||
| Model | Angle | Channel depth (mm) |
Port OD (mm) |
Port Distance (mm) |
Size (mm) |
Single plate Area(㎡) |
Note |
| S4A | 130° | 2.35 | φ28 | 381*70 | 449*140 | 0.04 | Sondex |
| S8A | 130° | 2.35 | φ28 | 656*70 | 724*140 | 0.08 | Sondex |
| S7A | 55°125° | 2.60 | φ60 | 394*126 | 498*230 | 0.07 | Sondex |
| S14A | 55°125° | 2.60 | φ60 | 694*126 | 798*230 | 0.14 | Sondex |
| S20A | 55°125° | 2.60 | φ60 | 894*126 | 998*230 | 0.20 | Sondex |
| S9A | 56°125° | 2.30 | φ66 | 381*192 | 496*306 | 0.09 | Sondex |
| S19A | 56°125° | 2.30 | φ66 | 701*192 | 816*306 | 0.19 | Sondex |
| S31A | 56°125° | 2.30 | φ66 | 1050*192 | 1166*306 | 0.31 | Sondex |
| S37 | 60°134° | 3.50 | φ81 | 1071*238 | 1212*380 | 0.37 | Sondex |
| S21 | 135°55° | 2.60 | φ100 | 719*225 | 871*380 | 0.21 | Sondex |
| S21A | 135°55° | 2.60 | φ100 | 719*225 | 871*380 | 0.21 | Sondex |
| S22 | 140°55° | 4.00 | φ100 | 719*225 | 882*378 | 0.22 | Sondex |
| S41A | 135°55° | 2.60 | φ147 | 890*296 | 1100*500 | 0.41 | Sondex |
| S41 | 135°55° | 2.60 | φ147 | 890*296 | 1100*497 | 0.41 | Sondex |
| S62 | 55°135° | 2.60 | φ147 | 1292*296 | 1502*500 | 0.62 | Sondex |
| S86 | 55° | 2.60 | φ147 | 1694*296 | 1904*500 | 0.86 | Sondex |
| S110 | 55° 135° | 2.60 | φ147 | 2094*296 | 2304*500 | 1.10 | Sondex |
| S42 | 135°55° | 3.80 | φ147 | 890*296 | 1100*497 | 0.42 | Sondex |
| S63 | 131°55° | 3.80 | φ148 | 1292*296 | 1502*500 | 0.63 | Sondex |
| S47 | 135°55° | 2.60 | φ100 | 1365*225 | 1518*380 | 0.47 | Sondex |
| S64 | 135°55° | 2.60 | φ100 | 1771*225 | 1924*380 | 0.64 | Sondex |
| S43 | 61°121° | 2.60 | φ202 | 791*395 | 1058*656 | 0.43 | Sondex |
| S65 | 61°121° | 2.60 | φ202 | 1091*395 | 1358*656 | 0.65 | Sondex |
| S100 | 61°121° | 2.60 | φ202 | 1489*395 | 1756*656 | 1.00 | Sondex |
| S130 | 61°121° | 2.60 | φ202 | 1891*395 | 2153*657 | 1.30 | Sondex |
| S113 | 62° 125° | 2.80 | φ250 | 1527*448 | 1846*758 | 1.13 | Sondex |
| S113G | 62° 125° | 2.80 | φ250 | 1527*448 | 1846*758 | 1.13 | Sondex |
| S81 | 50°126° | 3.50 | φ303 | 1080*480 | 1464*868 | 0.81 | Sondex |
| S121 | 50°126° | 3.50 | φ303 | 1490*480 | 1874*868 | 1.21 | Sondex |
| S188 | 50°126° | 3.50 | φ303 | 2120*480 | 2504*868 | 1.88 | Sondex |
| Others | SFD13、S145、S201、S210、S251、SF123、SF160 | ||||||
| Tranter | |||||||
| Model | Angle | Channel depth (mm) |
Port OD (mm) |
Port Distance (mm) |
Size (mm) |
Single plate Area(㎡) |
Note |
| GX7 | 51.2° 129° | 2.20 | φ30 | 640*60 | 715*125 | 0.08 | Tranter |
| GX12 | 85°115° | 3.00 | φ67 | 592*135 | 714*250 | 0.13 | Tranter |
| GL13 | 58°120° | 3.00 | φ67 | 592*135 | 714*248 | 0.13 | Tranter |
| GC16 | 60°118° | 1.90 | φ55 | 592*135 | 700*250 | 0.16 | Tranter |
| GX18 | 85°115° | 3.00 | φ67 | 822*135 | 941*248 | 0.18 | Tranter |
| GC26 | 66°114° | 4.00 | φ105 | 779*226.5 | 941*384 | 0.26 | Tranter |
| GX26 | 85°115° | 3.30 | φ105 | 779*226.5 | 941*384 | 0.26 | Tranter |
| GX42 | 85°115° | 3.30 | φ105 | 1189*226 | 1352*385 | 0.42 | Tranter |
| GX51 | 85°115° | 3.25 | φ145 | 1143*300 | 1354*507 | 0.51 | Tranter |
| GC51 | 60°118° | 4.00 | φ145 | 1143*300 | 1352*505 | 0.51 | Tranter |
| GC60 | 63°115° | 4.40 | φ216 | 910*420 | 1196*700 | 0.60 | Tranter |
| GX60 | 85°115° | 3.50 | φ194 | 910*420 | 1196*704 | 0.60 | Tranter |
| GX100 | 85°115° | 3.50 | φ194 | 1490*420 | 1776*704 | 1.00 | Tranter |
| GX140 | 85°115° | 3.50 | φ194 | 2070*420 | 2356*704 | 1.40 | Tranter |
| GX64 | 85°115° | 3.00 | φ152 | 1320*285 | 1552*506 | 0.64 | Tranter |
| GX91 | 85°115° | 3.00 | φ152 | 1800*285 | 2032*506 | 0.91 | Tranter |
| GX118 | 85°115° | 2.90 | φ152 | 2280*285 | 2512*506 | 1.18 | Tranter |
| GX85 | 85°115° | 3.30 | φ315 | 1140*570 | 1528*942 | 0.85 | Tranter |
| GX145 | 85°115° | 3.30 | φ315 | 1720*570 | 2108*942 | 1.45 | Tranter |
| GL85 | 85°115° | 3.30 | φ315 | 1140*570 | 1528*942 | 0.85 | Tranter |
| GL145 | 85°115° | 3.30 | φ315 | 1720*570 | 2108*942 | 1.45 | Tranter |
| GX205 | 85°115° | 3.30 | φ315 | 2300*570 | 2688*942 | 2.05 | Tranter |
| GX265 | 85°115° | 3.30 | φ315 | 2880*570 | 3268*942 | 2.65 | Tranter |
| GL230 | 大、小、竖 | 4.50 | φ458 | 2090*700 | 2650*1250 | 2.60 | OD 450/500 |
| others | GL8、GL230、GL240、GL330、GL430 | ||||||
| GEA / Kelvion | |||||||
| Model | Angle | Channel depth (mm) |
Port OD (mm) |
Port Distance (mm) |
Size (mm) |
Single plate Area(㎡) |
Note |
| NT50T | 129°127° | 2.80 | φ58 | 371*130 | 492*246 | 0.07 | GEA |
| NT50M | 129° 127° | 2.80 | φ56 | 743*130 | 864*246 | 0.18 | GEA |
| NT50X | 129° 127° | 2.80 | φ56 | 1115*130 | 1236*246 | 0.26 | GEA |
| NT100T | 横竖128° | 3.00 | φ110 | 707*262 | 897*445 | 0.25 | GEA |
| NT100M | 横竖128° | 3.00 | φ110 | 1113*262 | 1303*445 | 0.44 | GEA |
| NT100X | 横竖128° | 3.00 | φ110 | 1519*262 | 1709*445 | 0.63 | GEA |
| NT150L | 横竖120° | 3.20 | φ155 | 1572*314 | 1804*541 | 0.85 | GEA |
| NT150S | 横竖120° | 3.20 | φ155 | 1092*314 | 1324*541 | 0.48 | GEA |
| NT250S | 横竖124° | 3.10 | φ250 | 1406*420 | 1736*745 | 0.88 | GEA |
| NT250M | 横竖124° | 3.10 | φ250 | 1703*420 | 2033*745 | 1.13 | GEA |
| NT250L | 横竖124° | 3.10 | φ250 | 2000*420 | 2330*745 | 1.38 | GEA |
| N40 | 180° | 5.00 | φ120 | 1227*257 | 1406*432 | 0.45 | Wide gap Free flow |
| VT04 | 128° | 2.55 | φ32 | 480*61 | 550*129 | 0.04 | GEA |
| VT10 | 53°127° | 3.00 | φ50 | 691*118 | 780*212 | 0.10 | GEA |
| VT20 | 横竖127° | 3.90 | φ79 | 868*212 | 999*337 | 0.26 | GEA |
| VT40 | 横竖118° | 3.90 | φ115 | 1227*257 | 1400*425 | 0.46 | GEA |
| VT80(M) | 横竖117° | 3.20 | φ175 | 1526*382 | 1766*614 | 0.84 | GEA |
| Vicarb / Viex | |||||||
| Model | Angle | Channel depth (mm) |
Port OD (mm) |
Port Distance (mm) |
Size (mm) |
Single plate Area(㎡) |
Note |
| V4 | 60° | 3.00 | φ30 | 430*62 | 500*125 | 0.04 | Vicarb |
| V8 | 52°120° | 3.00 | φ49 | 554*100 | 640*188 | 0.08 | Vicarb |
| V13 | 51°120° | 3.50 | φ70 | 625*130 | 739*241 | 0.13 | Vicarb |
| V20 | 51°120° | 3.50 | φ70 | 875*130 | 989*241 | 0.20 | Vicarb |
| V28 | 52°120° | 4.00 | φ100 | 882*234 | 1052*393 | 0.28 | Vicarb |
| V45 | 52°120° | 4.00 | φ100 | 1302*234 | 1472*393 | 0.45 | Vicarb |
| V60 | 52°120° | 3.90 | φ155 | 1280*310 | 1510*540 | 0.60 | Vicarb |
| V100 | 52°120° | 3.90 | φ155 | 2000*310 | 2230*540 | 1.00 | Vicarb |
| Funke | |||||||
| Model | Angle | Channel depth (mm) |
Port OD (mm) |
Port Distance (mm) |
Size (mm) |
Single plate Area(㎡) |
Note |
| FP10 | 126.5°54° | 2.34 | φ57 | 494*126 | 598*230 | 0.10 | Funke |
| FP16 | 126.5°54° | 2.34 | φ57 | 694*126 | 798*230 | 0.16 | Funke |
| FP22 | 126.5°54° | 2.34 | φ57 | 894*126 | 998*230 | 0.22 | Funke |
| FP31 | 126°53 | 2.60 | φ100 | 894*225 | 1055*381 | 0.31 | Funke |
| FP40 | 126°53 | 2.60 | φ100 | 1141*225 | 1302*381 | 0.40 | Funke |
| FP50 | 126°53 | 2.60 | φ100 | 1388*225 | 1548*381 | 0.50 | Funke |
| FP71 | 126° 53 | 2.60 | φ100 | 1882*225 | 2042*381 | 0.72 | Funke |
| FP41 | 54°126° | 3.00 | φ150 | 941.5*290 | 1156*505 | 0.41 | Funke |
| FP60 | 54°126° | 3.00 | φ150 | 1306*290 | 1521*505 | 0.60 | Funke |
| FP80 | 54°126° | 3.00 | φ150 | 1671*290 | 1886*505 | 0.80 | Funke |
| Theromwave | |||||||
| Model | Angle | Channel depth (mm) |
Port OD (mm) |
Port Distance (mm) |
Size (mm) |
Single plate Area (㎡) |
Note |
| TL150S | 54.7° | 3.80 | φ43 | 825*125 | 981*244 | 0.10 | Theromwave |
| TL90S | 54.7° | 3.80 | φ43 | 565*125 | 721*244 | 0.16 | Theromwave |
| TL500S | 127.5°60° | 3.80 | φ107 | 1256*256 | 1496*438 | 0.50 | Theromwave |
| TL250S | 127.5°60° | 3.80 | φ107 | 774*256 | 1014*438 | 0.28 | Theromwave |
| TL650S | 125.6°58.6° | 4.00 | φ206 | 1153*305 | 1495*586 | 0.57 | Theromwave |
| TL850S | 125.6°58.6° | 4.00 | φ206 | 1693*305 | 2035*586 | 0.91 | Theromwave |
